Представяне на продукта

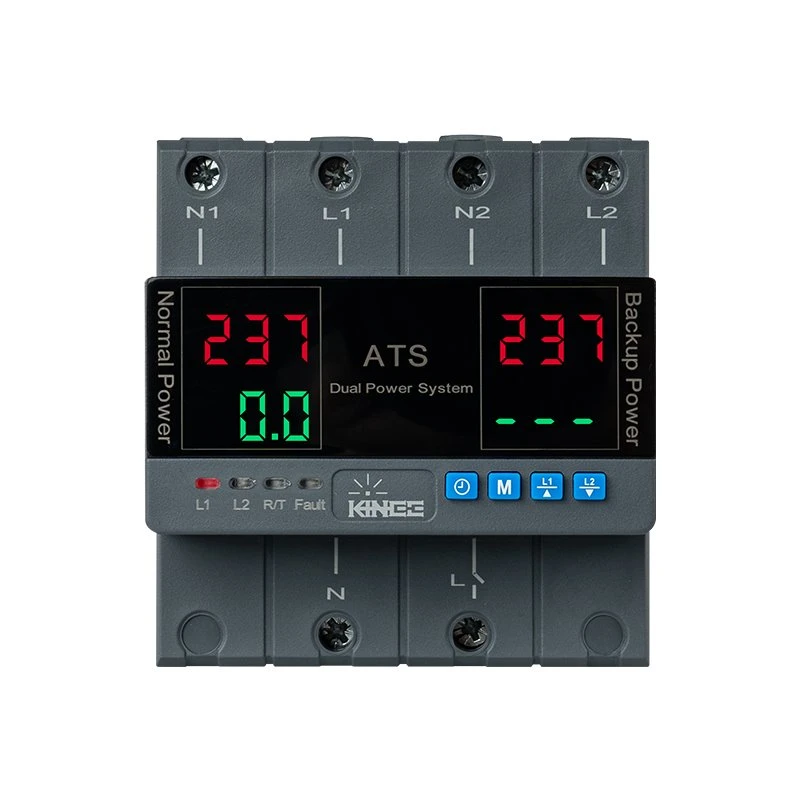

Превключвател за превключване с двойно прекъсване е базиран на микроконтролер{1}}автоматичен превключвател с възможност за автоматично превключване на двойно захранване (L1/L2) и поддръжка за избор на приоритетна фаза. Разполага с цифров дисплей за работно напрежение и ток, с точност на измерване от клас 0,5. Потребителите могат да задават различни параметри чрез бутони, за да постигнат закъснение при включване-включване, закъснение при превключване, време за включване/изключване, защита от пре-напрежение (регулируема от 120V до 300V), защита от-ниско напрежение (регулируема от 80V до 210V или ИЗКЛЮЧЕНО), защита от-ток (регулируема от 1A до 63A/100A, включително забавяне на действието и ограничение за непрекъснат брой изключения) и температурна защита (регулируема от 40 градуса до 120 градуса). Продуктът е предназначен за монтаж на DIN шина и е подходящ за приложения за разпределение на мощността, изискващи интелигентно управление на захранването и защита на безопасността.

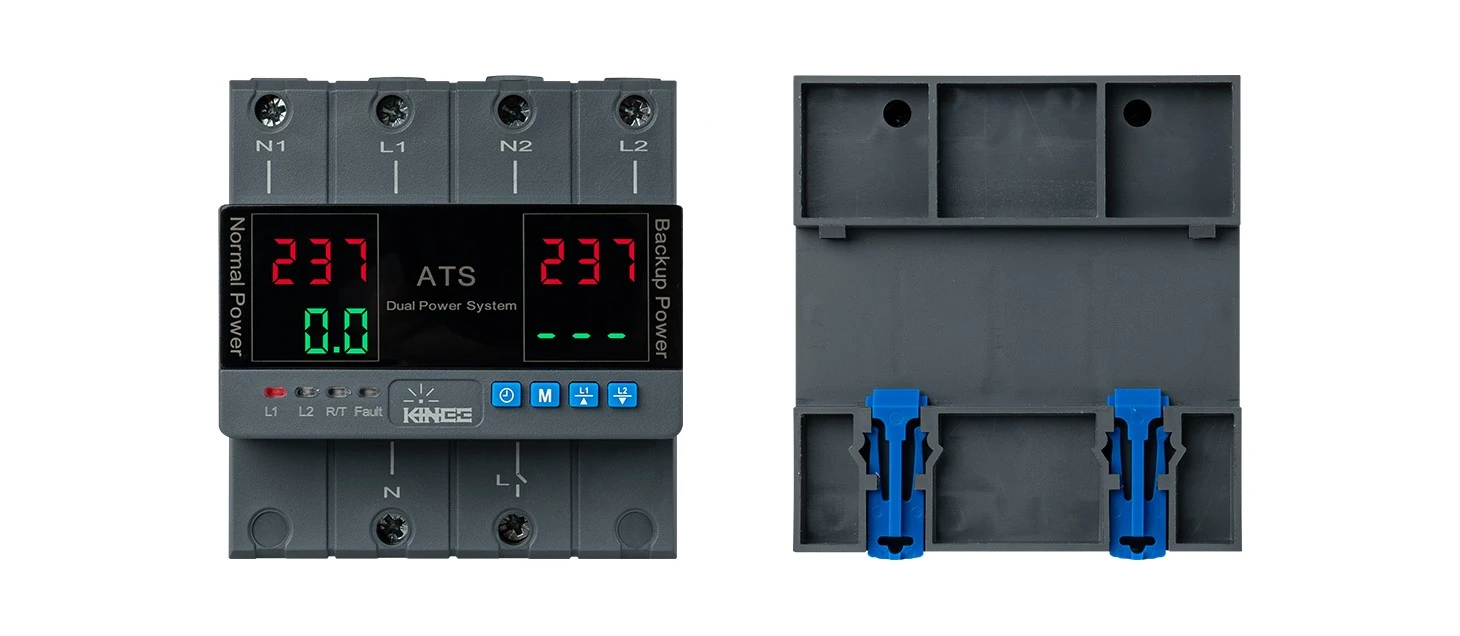

product-1460-636

Технически параметри

Параметър	Стойност
Номинално захранващо напрежение	AC 2×110V/220V
Диапазон на работно напрежение	AC 80-300V
Номинална честота	50/60Hz
Хистерезис	Пренапрежение: 5V Под напрежение: 5V
Точност на измерване	Клас 0.5
Номинално напрежение на изолацията	450V
Изходен контакт	1 НЕ
Електрически живот	10⁸
Механичен живот	10⁶
Клас на защита	IP20
Степен на замърсяване	3
Надморска височина	<2000m
Работна температура	-5 градуса ~ 40 градуса
Влажност	По-малко или равно на 50% или 40 градуса
Температура на съхранение	-10 градуса ~ 55 градуса

Описание на програмата

Задайте характер	Технически параметър	Задайте диапазон	Стойност по подразбиране	Пристъпи напред	Описание на функцията
P-1	Време за забавяне-включване	1S-999S	5S	1S	След външно прекъсване на захранването, времето, необходимо за-включване на захранването при възстановяване на захранването.
P-2	Време за възстановяване/превключване	1S-999S	10S	1S	Това е времето, необходимо на линията да се върне към нормалното или да премине към работеща линия.
P-3	Изтекло време	OFF-0.1m-999m	ИЗКЛ	0.1m	Може да се използва за време за изключване на устройството.
P-4	Времето е включено	НА-0,1м-999м	ВКЛ	0.1m	Параметрите за изключване на таймера P-3 трябва да бъдат променени, преди да могат да се регулират параметрите за включване на таймера.
P-5	Избор на приоритет на входната фаза	L1-L2-ATO	L1	1	Режим на работа: Когато е избран L1 или L2, това е избор на приоритетна фаза; ATO: Не-приоритетен режим, фиксиран към текущата фаза.
P-6	Стойност на защита от свръхнапрежение	120V-300V -ИЗКЛ	270V 140V	1V	Когато напрежението на една фаза е над зададената стойност, протекторът ще прекъсне тази фаза и ще превключи към следващата фаза според последователността, зададена в P5. Когато цялото напрежение е над зададената стойност, протекторът ще прекъсне всички линии.
P-7	Под-стойността на защита на напрежението	ИЗКЛ.-80V-210V	170V 90V	1V	Когато напрежението на една фаза е под зададената стойност, протекторът ще прекъсне тази фаза и ще превключи към следващата фаза според последователността, зададена в P5. Когато цялото напрежение е под зададената стойност, протекторът ще прекъсне всички линии.
P-8	Калибриране на напрежението	±9.9%	0	0.1%	Коригирайте грешката в напрежението.
P-9	Над-токова стойност на защита	1A-63A/100A -ИЗКЛ	63A 80A	1A	Когато токът е по-висок от зададената стойност, протекторът ще прекъсне линията. При настройка на ИЗКЛ., протекторът ще изключи -текущата функция за защита.
P-10	Текущо калибриране	±9.9%	0	0.1%	Калибрирайте текущата текуща стойност.
P-11	Време на действие на защитата от свръхток	0.1S-30S	1S	0.1s	При пренапрежение, времето, необходимо за защитно действие.
P-12	Времена на непрекъсната защита от свръхток	ИЗКЛ.-1-20	ИЗКЛ	1	Когато времената на непрекъсната защита от свръх-ток превишат зададената стойност, протекторът ще прекъсне линията, след което трябва да се отвори ръчно.
P-13	Температурна защита	40 градуса -120 градуса	90 градуса	1 градус	След температурна защита стойността на хистерезис се възстановява до 10 градуса.
